Инструкция по монтажу системы утепления фасадов

Инструкция по монтажу системы утепления фасадов

СОДЕРЖАНИЕ:

График-схема для определения толщины слоя утеплителя;

1. Общие положения;
    1.1. Инструменты для производства работ по утеплению фасада;

2. Подготовительные работы;
    2.1. Установка лесов;
    2.2. Проверка строительного основания на прочность;
    2.3. Обработка строительного основания;
    2.4. Обработка строительного основания;
    2.5. Подготовка строительного основания;

3. Монтаж системы теплоизоляции.
    3.1. Установка цокольного профиля;
    3.2. Формирование углов цокольным профилем;
    3.3. Приклеивание теплоизоляционных плит к основанию;
    3.4. Приготовление растворной смеси;
    3.5. Нанесение клеевого состава;
    3.6. Установка первого ряда теплоизолирующих плит;
    3.7. Удаление излишков клеевого состава со строительного основания;
    3.8. Удаление излишков клеевого состава с поверхности утеплителя;
    3.9. Формирование угла утеплителем;
    3.10. Обработка внешних углов;
    3.11. Заполнение щелей утеплителем;
    3.12. Заполнение тонких швов;
    3.13. Шлифование углов;
4. Закрепление теплоизоляционного материала дюбелями (порядок дюбелирования)
    4.1. Закрепление теплоизоляции дюбелями;
    4.2. Система расположения дюбелей на плитах упеплителя;

5. Установка усиливающих элементов

6. Установка усиливающих "Заплаток"
   6.1. Армирование оконных дверей и откосов
   6.2. Установка термодинамического шва
   6.3. Армирование горизонтальных углов

7. Создание базового выравнивающего слоя
   7.1. Нанесение клеевого состава
   7.2. Армирование щёлочестойкой сетки
   7.3. Затирка армирующей сетки
   7.4. Выравнивание фасада
   7.5. Удаление излишков сетки
   7.6. Наненсение грунтовки
   7.7. Наненсение защитно-декоративного штукатурного слоя
          7.7.1. Наненсение защитного слоя
          7.7.2. Придание фактуры защитному слою
   7.8. Грунтовка и окраска
   7.9. Заделка мест крепления к стене
   7.10. Зимняя консервация системы теплоизоляции

8. Типичные ошибки, возникающие при монтаже системы

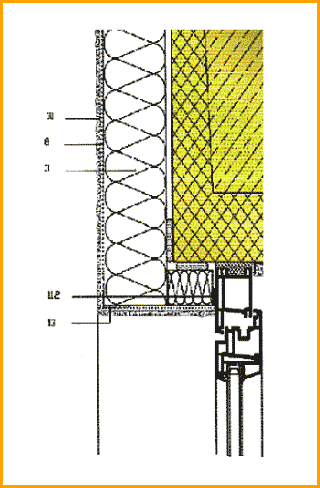

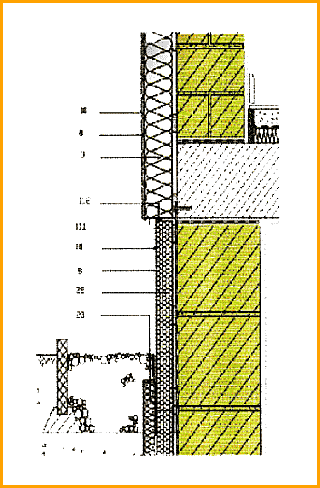

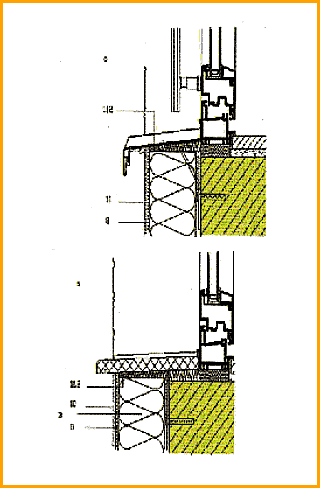

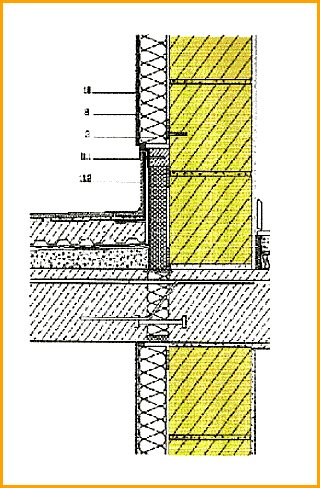

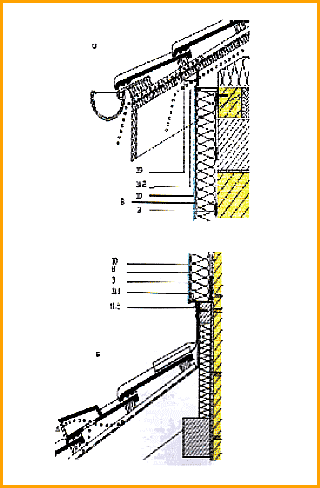

9. Альбом технических решений


Для определения толщины слоя утеплителя проводятся технологические расчёты в соответствии со СНиП || - 3 - 79 “ Строительная теплотехника”( с измен. 19.01.98г.) Для приближённых оценок можно воспользоваться предлагаемой номограммой.

В соответствии с Приказом Минстройархитектуры №247 от 27.12.1993 г., территория Украины разбита на четыре температурные зоны и по заданной величине требуемого сопративления теплопередаче стен здания Rо, которая определяется в зависимости от климатического района строительства и нормативных показателей отопительного периода. Для каждой зоны введено нормативное значение сопротивления теплопередаче ограждающих конструкций. Например для первой температурной зоны,которая охватывает часть Украины его значение составляет Ro=2,5 [м. *град/Вт]. Проводим горизонтальную линию до пересечения с наклонной прямой, соответствующей материалу несущих стен здания (в данном случае линия 6-стена из керамического полнотелого кирпича толщиной 250мм.) от точки пересечения опускаем вертикальную прямую на ось толщины утеплителя и считываем величину 90мм. Таким образом, для стен здания и керамического полнотелого кирпича (кладка 250мм.) толщина слоя пенополистирольных плит, которая будет обеспечивать нормативное сопротивление теплопередаче в условиях региона Украины равна 90мм.

Система наружная теплоизоляционно-отделочная представляет собой систему внешней теплоизоляции “мокрого типа” с утеплителем из минеральной ваты (рис.1) или пенополистирола (рис.2), предназначенные для утепления как вновь возводимых зданий и сооружений, так реконструируемых и капитально ремонтируемых. Она разработана на основе многолетнего опыта работы по монтажу теплоизоляции зданий в Германии и Западной Европе в соответствии с современным уровнем технических знаний в этой области.

Блок-схема Мокрого фасада

Данные рекомендации предназначены для строителей,непосредственно осуществляющих монтаж системы, чтобы обеспечить правильное технологическое и техническое исполнение всех этапов монтажных и отделочных работ. Перед началом работ по монтажу системы наружной теплоизоляции ознакомьтесь с настоящей Инструкцией, альбомом технических решений, техническими нормами и применяемыми материалами. В системе теплоизоляции в качестве теплоизоляционного материала применяются минераловатные плиты из базальтового волокна или плиты из пенополистирола, при этом противопожарные рассечки (см. альбом технических решений) выполняют из минераловатных плит.

ВНИМАНИЕ! В связи с совершенствованием системы разработчики оставляют за собой право вносить изменения и дополнения в настоящую Инструкцию, альбом технических решений, технические нормы на материалы и другие технические документы.

Перед началом монтажа систем теплоизоляции необходимо убедиться в завершении всех внутренних“мокрых” процессов (особенно это касается штукатурных работ и производства цементной стяжки ). Ограждающая конструкция и внутренняя штукатурка должны просохнуть до такой степени, что бы стало невозможным чрезмерное накопление влаги в стенах. Внешняя часть стены должна быть на ощупь сухой. Фундамент должен быть отделён от “конструктива” горизонтальной гидроизоляцией, предотвращающий капиллярный подъём влаги в систему теплоизоляции. На время монтажа необходимо принять меры по предотвращению попадания воды на систему и внутрь системы.

Все материалы необходимо хранить в сухом складском помещении. Минимальная суточная температура воздуха в период монтажа системы не должна быть ниже +5С. Монтаж рекомендуется производить:

- после завершения внутренних отделочных работ;
- после монтажа кровли;
- после монтажа оконных и дверных блоков.

- линейку и угольник стальные;
- нож и пилу с жёсткими лезвиями;
- молоток с резиновым бойком;
- штукатурный шпатель из нержавеющей стали;
- кельму из нержавеющей стали;
- кельмы для внешних и внутренних углов из нержавеющей стали;
- пластиковую тёрку;
- электродрель с перфоратором;
- электродрель со шнеком ( миксером );
- правило с уровнем 2,5 м;
- отвес строительный;
- тёрка шлифовальная;
- макловица;
- валики малярные.

Перечень инструментов применяемых при изготовлении мокрого фасада

Тщательная подготовка строительного основания позволяет существенно сократить непредусмотренные расходы, а также повысить общую надёжность и долговечность системы. Работы по утеплению стен начинаются с ремонта поверхности стен (если это требуется) и демонтажа газовых и водосточных труб, а также иных деталей, мешающих проведению работ.




    2.1. УСТАНОВКА ЛЕСОВ

Установите леса на расстоянии от стены, равном толщине утеплителя плюс 45см. Крепёжные анкеры установите с не большим наклоном вниз. Это предотвратит попадание дождевой воды внутрь утеплителя.




2.5. ПОДГОТОВКА СТРОИТЕЛЬНОГО ОСНОВАНИЯ

Произведите механическую очистку строительного основания от остатков раствора.




2.2. ПРОВЕРКА СТРОИТЕЛЬНОГО ОСНОВАНИЯ НА ПРОЧНОСТЬ

Удалите слои неспособные выдерживать нагрузку.




2.3. ПОДГОТОВКА СТРОИТЕЛЬНОГО ОСНОВАНИЯ

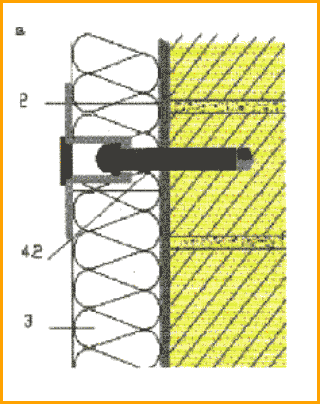

Удлините кронштейны крепления водостоков, громоотводов, наружных осветительных приборов и т.д. учитывая толщину утеплителя.



ВНИМАНИЕ!

Очистите от ржавчины и обработайте антикоррозионной грунтовкой все стальные детали и конструкции, закрываемые системой теплоизоляции. Проверьте строительное основание на отклонения от плоскости. На любом участкена длине 2 м они не должны превышать 1 см.




2.4. ОБРАБОТКА СТРОИТЕЛЬНОГО ОСНОВАНИЯ

Удалите высолы, грибки, плесень с помощью специальных составов очистите поверхность отмела.







3.МОНТАЖ СИСТЕМЫ ТЕПЛОИЗОЛЯЦИИ

МОНТАЖ ПРОИЗВОДИТСЯ В СЛЕДУЮЩЕМ ПОРЯДКЕ:

- установка цокольного профиля;
- грунтование основания проникающей грунтовкой;
- приклеивание теплоизоляционного материала к основанию;
- закрепление теплоизоляционного материала дюбелями;
- установка усиливающих элементов;
- создание защитного армированного слоя;
- грунтование защитного армированного слоя;
- нанесение защитно-декоративного штукатурного состава;
- грунтование и окраска декоративно-защитного слоя;
- заделка мест крепления строительных лесов к стене;
- герметизация.




3.1. УСТАНОВКА ЦОКОЛЬНОГО ПРОФИЛЯ

Установите цокольный профиль в соответствии с проектом, выдерживая зазор между соседними цокольными профилями 2-3 мм и закрепите его дюбелями через 30 см. Между соседними профилями необходимо оставить зазор 2-3мм. для стыковки с помощью пластмассовых соединительных элиментов.

Запрещается соединение цокольного профиля внахлёст и его дефорформация при креплении.

В местах крепления цокольного профиля необходимо обеспечить его плотное примыкание к основанию.




3.2. ФОРМИРОВАНИЕ УГЛА ЦОКОЛЬНЫМ ПРОФИЛЕМ

На углах здания состыкуйте цокольные профили косыми срезами и соедините их с помощью пластиковых соединительных элементов.




3.3. ПРИКЛЕИВАНИЕ ТЕПЛОИЗОЛЯЦИОННЫХ ПЛИТ К ОСНОВАНИЮ

Приклеивание теплоизоляционных плит необходимо выполнять с использованием эластичного клеевого состава.

Клеевые составы поставляют в виде сухой смеси в мешках. Для приготовления растворной смеси взять точно отмеренное количество чистой холодной воды от +15 С до +20 С,в соотношении 0,2-0,25л воды на 1кг смеси. В сухую смесь постетепенно добавляют воду при постоянном перемешивании, добиваясь получения однородной массы без

комков. Перемешивание произво-
дится с помощью миксера или дрели с насадкой. Скорость вра-
щения мешалки должна состав-
лять 400-800 об/мин. После чего её перемешивают ещё раз,затем дают раствору созреть 5 мин. Перемешивание с количеством оборотов более 800 об/мин. может привести к расслоению растворной смеси. В процессе работы консис-
тенцию растворной смеси поддер-
живают за счёт её повторного пе-
ремешивания, без добавления во-
ды.

Для приклеивания плит теплоизоляционного материала к основанию следует применять клей для систем теплоизоляции входящий в состав соответствующей фасадной системы.

Приготовленный клеевой состав наносится по периметру плиты теплоизоляционного материала полосой 30 - 40 мм, отступив от края плиты на 5 см ( это позволит избежать попадания клеевого состава на торцы плит) и несколькими лепёшками диаметром 80 - 100 мм посередине. Количество клеевого состава должно покрывать после прижатия теплоизоляционной плиты не менее 60% её площади. Расход клея на приклейку теплоизоляционных плит составляет 5 кг/м и зависит от наличия неровностей на утепляемой стене. После установки плиты утеплителя в проектное положение площадь адгезионного контакта должна составить не менее 60% от площади скрепляемых поверхностей.

Перед нанесением клеевого раствора поверхность минераловатной плиты следует загрунтовать тонким слоем того же самого клеевого раствора.

При монтаже минераловатных плит с двойной плотностью волокон клеевой состав для приклеивания должен наноситься на мягкую сторону плиты. Если неровности основания не превышают 2 - 4 мм нанесение клеевого состава производится по всей поверхности плиты с помощью зубчатого шпателя с размером зуба 10 - 12 мм.

На минераловатные плиты с поперечной ориентацией волокон (ламели) клеевой раствор наносится исключительно по всей поверхности плиты с помощью зубчатого шпателя с размером зуба 10 - 12 мм, совмещая при этом операцию грунтования.

Сразу же после нанесения клеевого состава плита устанавливается в проектное положение, перемещая её в вертикальном и горизонтальном направлениях лёгкими трамбовками длинной тёркой. Излишки выступающего клея удаляют.Запрещается оставлять клеевой состав на торцах теплоизоляционных плит. Теплоизоляционные плиты приклеиваются на основание снизу вверх, начиная от цокольного профиля горизонтальными рядами, с привязкой вертикальных швов к каждому ряду, причём на внешних и внутренних углах следует выполнять зубчатое зацепление плит. При теплоизоляции цокольной части здания плиты утеплителя приклеиваются сверху вниз, начиная от цокольного профиля.

Устанавливать теплоизоляционные плиты следует плотно друг к другу. В случае, если после установки плит остаются зазоры шириной более 2мм, их необходимо заполнить клиновидными полосками, вырезанными из теплоизоляционного материала.




Не допускается заполнение швов между теплоизоляционными плитами клеевым составом.

Вариант нанесения клеевого состава на пенополистирол (пенопласт) Вариант нанесения клеевого состава на пенополистирол (пенопласт)

Вариант нанесения клеевого состава на пенополистирол (пенопласт) Вариант нанесения клеевого состава на пенополистирол (пенопласт)

Вариант нанесения клеевого состава на минераловатную плиту Вариант нанесения клеевого состава на минераловатную плиту

На углах оконных и дверных проёмов следует устанавливать теплоизоляционные плиты с угловым вырезом таким образом, чтобы стыки швов с примыкающими плитами находились на расстоянии не менее 100 мм от угла проёма. Швы между теплоизоляционными плитами должны располагаться на расстоянии не менее 100 мм от края выступа на плоскости основания или от границы разных материалов основания (например, бетонные участки в кладке).

Если оконные и дверные блоки смонтированы в плоскости фасада, то теплоизоляционные плиты следует устанавливать с напуском на коробку блока не менее 20мм. Предварительно по периметру коробки должна быть наклеена уплотнительная полиуретановая лента или примыкающий профиль.

В случае, если оконные и дверные блоки утоплены по отношению к плоскости фасада, и необходимо утеплить откос, то сначало устанавливаются теплоизоляционные плиты основной плоскости фасада с необходимым напуском вовнутрь проёма, а затем, подготовленные по размеру плиты утеплителя приклеиваются на откосы. Предварительно по периметру коробки должна быть наклеена уплотнительная полиуретановая лента или примыкающий профиль. Уплотнительная лента в проектном положении должна быть сжата не менее, чем на 1/3 от своей толщины в свободном состоянии. На всех углах уплотнительную ленту необходимо разрезать. Не допускается огибание угла сплошной лентой без соединения “встык”.

В системах теплоизоляции мокрых фасадов поэтажные противопожарные рассечки, окантовки оконных и дверных проёмов выполняются из минераловатных плит. Высота поперечного сечения рассечек и окантовок должна быть не менее 150 мм. Все элементы (например, электропроводка и т.д.), которые не снимаются с фасада и при монтаже теплоизоляционного слоя оказываются под ним, маркируются во избежание их повреждения при последующем дюбелировании. Раскрой теплоизоляционных плит производится с помощью стальной линейки, угольника, ножа с широким лезвием и пилы с мелкими зубьями. Правильность установки каждой плиты утеплителя в проектное положение контролируется 2-х метровым уровнем.

Минераловатные плиты иногда имеют крупные включения связующего материала, используемого при их изготовлении, которые в дальнейшем могут стать причиной появления темных пятен на поверхности внешнего декоративного слоя. Поэтому после крепления минераловатных плит необходимо тщательно обследовать их поверхность и механически удалить имеющиеся включения, а образовавшиеся раковины заполнить теплоизоляционным материалом.

Правильная установка теплоизоляционных плит

Не правильная установка теплоизоляционных плит

Перед нанесением клеевого состава поверхность минераловатной плиты следует загрунтовать тонким слоем того же самого клеевого состава.

Установите первый ряд плит теплоизоляционного материала на цокольный профиль.

ВНИМАНИЕ!

Для плит первого ряда опирающихся на цокольны й профиль, клеевой состав или универсальная клеяще-шпатлёвочная масса наносится с отступлением от нижнего края на величину плеча цокольного профиля.


При наклеивании первого ряда плит необходимо следить за тем, что бы утеплительные плиты были плотно прижаты к передней кромке цокольного профиля. Не допускается образование промежутка между передней частью цокольного профиля и поверхностью плиты утеплителя, связанного со слишком тонким слоем клеевого состава.

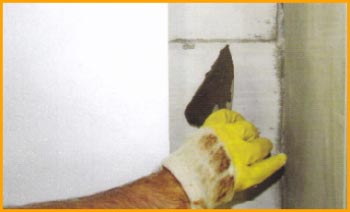

Прижмите плиту к поверхности стены, удалите излишки выступающего клея со строительного основания.

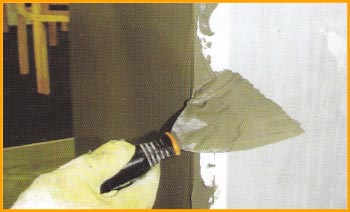

На выпуклых углах здания также необходимо удалить излишки выступающего клея с внутренней части утеплителя.

ВНИМАНИЕ!

Клеевой состав не должен попадать в стыки плит, образовавшиеся щели заделываются отрезками утеплительного материала или задуваются пеной, чтобы швы не оставались открытыми и не образовывались мостики холода.

ВНИМАНИЕ!

Минераловатные плиты, содержащие крупные включения связующего, станут причиной появления пятен на поверхности защитнодекоративного слоя, поэтому эти включения необходимо удалить, а образовавшиеся раковины заполнить тем же теплоизоляционным материалом.

ВНИМАНИЕ!

Выдержите технологический перерыв перед последующей операцией согласно технической нормы на клеевой состав.



3.9. ФОРМИРОВАНИЕ УГЛА УТЕПЛИТЕЛЕМ

Приклеивания  плит  утеплителя производится  горизонтальными рядами, снизу вверх, с   перевяз-
кой  вертикальных швов.  На вне-
шних и  внутренних углах  выпол-
няется     зубчатое   зацепление плит.

В случае если на фасаде  проис-
ходит стыковка разнородных  ма-
териалов,  то  перекрытие   плит утеплителя должно  быть не ме-
нее 10 см.

В   случае   если  на  фасаде  су-
ществуют  выступающие   части, то в таких  местах  также  не до-
пускается стыковка плит. Высту-
пающие   части   перекрыаются плитой на расстояние не менее 10 см.



3.10. ОБРАБОТКА ВНЕШНИХ УГЛОВ

После высыхания клеевого состава теплоизоляционный материал обрезается вровень с плоскостью утеплённого фасада. Технологический зазор между утеплителем и коробкой заполняется одним из двух вышеописанных способов.



3.11. ЗАПОЛНЕНИЕ ЩЕЛЕЙ УТЕПЛИТЕЛЕМ

Прижимайте плиты друг к другу плотно, не допускайте зазоров между ними. Там, где это не возможно, заполните зазоры тем же теплоизоляционным матери-
алом.



3.12. ЗАПОЛНЕНИЕ ТОНКИХ ШВОВ

В случае тонкого шва заполнение можно провести полиуретановой пеной. Такой способ изоляции не допускает возникновения мостиков холода.



3.13. ШЛИФОВАНИЕ УГЛОВ

Отшлифуйте вертикальные уг-
лы. Необходимо добиться ров-
ной прямолинейной поверх-
ности.



4.ЗАКРЕПЛЕНИЕ ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА ДЮБЕЛЯМИ (ПОРЯДОК ДЮБЕЛИРОВАНИЯ)

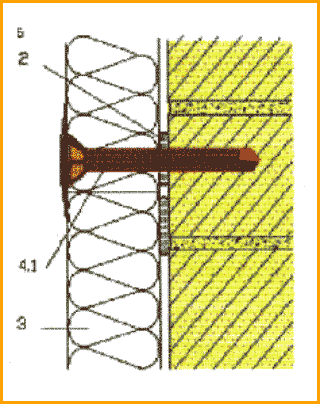

4.1. ЗАКРЕПЛЕНИЕ ТЕПЛОИЗОЛЯЦИИ ДЮБЕЛЯМИ

Просверлите отверстия под пластиковый дюбель. Забейте пластиковый дюбель, утопив шляпку вровень с поверхностью плиты  теплоизоляционного  ма-
териала. Забейте или заверните в  пластиковый  дюбель  распор-
ный сердечник.

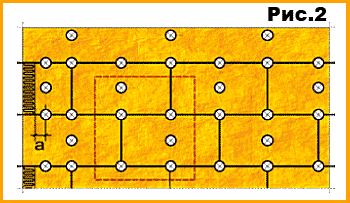

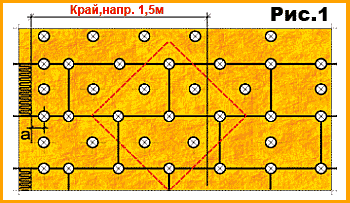

4.2. СИСТЕМА РАСПОЛОЖЕНИЯ ДЮБЕЛЕЙ НА ПЛИТАХ УТЕПЛИТЕЛЯ ДЛЯ СТРОИТЕЛЬСТВА ВЫСОТОЙ
ДО 20 М (рис.1), И ВЫШЕ 20М ОТ УРОВНЯ ЗЕМЛИ (рис.2).ПОРЯДОК ДЮБЕЛИРОВАНИЯ:

а - расстояние от края стены > 5 см для бетонной стены
а - расстояние от края стены > 10 см для кирпичной стены
В квадрате, указанном пунктиром, выделена площадь 1 м2.



5. УСТАНОВКА УСИЛИВАЮЩИХ ЭЛЕМЕНТОВ

Все внешние углы здания, а также рёбра дверных и оконных откосов, исиливаются уголками. Если углы прямые, то используются пластиковые уголки с сеткой. В том случае, если углы острые или тупые, используются уголки из панцырной сетки, принимающие задаваемый угол между полками. Уголки устанавливаются по отношению друг к другу с перехлёстом 5-10 см.

ВНИМАНИЕ!

Монтаж усиливающих элементов начинается с установки усиливающих “заплаток” на вершины дверных углов и оконных проёмов.



6. УСТАНОВКА УСИЛИВАЮЩИХ "ЗАПЛАТОК"


Вершины углов оконных и дверных проёмов необходимо дополнительно усиливать “заплатками” размерами 20x30 см, вырезанными из армирующей сетки.





6.1. АРМИРОВАНИЕ ОКОННЫХ И ДВЕРНЫХ ОТКОСОВ

Кельмой нанесите на обе плоскости усиливаемого угла клеевой состав толщиной не более 2 мм. Вдавите пластиковый уголок так, чтобы его полки были плотно прижаты к плоскостям усиливаемого угла. Снимите гладкой стороной кельмы поступивший через перфора цию пластикового угла и ячейки сетки клеевой состав.



Кельмой нанесите клеевой состав толщиной не более 2 мм. Вдавите “заплатку” из сетки к поверхности стены. Проступивший через ячейки клеевой состав снимите гладкой стороной кельмы.





6.2. УСТАНОВКА ТЕРМОДИНАМИЧЕСКОГО ШВА

При наличии в конструкции стены термодинамического шва, установите специальный компенсационный элемент по аналогии с усиливающими угловыми элементами.



Общий вид здания, после окончания абот по уселению углов оконных и дверных проёмов.





6.3. АРМИРОВАНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ

На горизонтальные углы, с целью предотвращения попадания воды на горизонтальные плоскости, установите пластиковый уголок с капельником.



7. СОЗДАНИЕ БАЗОВОГО ВЫРАВНИВАЮЩЕГО СЛОЯ (НАНЕСЕНИЕ КЛЕЕВОГО СОСТАВА, АРМИРОВАНИЕ ЕГО СЕТКОЙ ИЗ СТЕКЛОВОЛОКНА И ГРУНТОВАНИЕ)




7.1. НАНЕСЕНИЕ КЛЕЕВОГО СОСТАВА

На плоскость фасада нанесите универсальную клеящеешпатлё-
вочную массу.





7.2. АРМИРОВАНИЕ ЩЕЛОЧЕСТОЙКОЙ СЕТКОЙ

Утопите щелочестойкую сетку в универсальный клеевой состав.В районе цокольного профиля
опустите сетку на 2-3 см ниже капельника цокольного профиля. Нахлёст соседних рулонов должен быть не менее 8-10 см.





7.3. ЗАТИРКА АРМИРУЮЩЕЙ СЕТКИ

Проступивший клеевой состав разровняйте фасадным шпателем. Сетка должна распологаться в середине слоя и не просматриваться на поверхности. Поверхность должна быть ровной, без наплывов клеевого состава.

ВНИМАНИЕ!

Полотна армирующей сетки укладываются вертикально сверху вниз до уровня капельника цокольного профиля

ВНИМАНИЕ!

Во избежание образования трещин не допускайте примыкания базового слоя, армированного стеклосеткой вплотную к оконным и дверным блокам.





7.4. ВЫРАВНИВАНИЕ ФАСАДА

Выровняйте фасад правилом.
Добейтесь абсолютной ровно-
сти, в углубления необходимо добавить клеевой массы.





7.5. УДАЛЕНИЕ ИЗЛИШКОВ СЕТКИ

Удалите острым ножом излишки сетки,  выступающие  ниже   ка-
пельника цокольного профиля.





7.6. НАНЕСЕНИЕ ГРУНТОВКИ

На поверхность базового вырав-
нивающего слоя нанесите грун-
товку с кварцевым песком.



7.7. НАНЕСЕНИЕ ЗАЩИТНО-ДЕКОРАТИВНОГО ШТУКАТУРНОГО СОСТАВА

ВНИМАНИЕ!

При нанесении заколерованных декоративных штукатурок разных партий на одну поверхность большой площади возможно незначительное отличие оттенков.
Для устранения этого эффекта необходимо перед нанесением перемешивать материалы в одной большой ёмкости



7.7.1. НАНЕСЕНИЕ ЗАЩИТНОГО СЛОЯ

Гладкой стороной кельмы нанесите защитно-декоративный состав толщиной, превышающей размер фактурообразующего наполнителя. Разровняйте слой до толщины, равной размеру зерна наполнителя.

ВНИМАНИЕ!

Не возвращайте излишки связующего обратно в ведро с материалом.


При обработке поверхности защитно-декоративным штукатурным составом необходимо исключить перерывы между операциями нанесения, выравнивания и структурирования.



7.7.2. ПРИДАНИЕ ФАКТУРЫ ЗАЩИТНОМУ СЛОЮ

Структурируйте материал пластиковой тёркой до получения ярко выраженной фактуры поверхности. Периодически удаляйте излишки связующего, образующиеся на рабочей поверхности пластиковой тёрки. Завершить обработку можно только на границах плоскостей (углах). Если это возможно из-за большой площади, разделите поверхность малярной лентой на отдельные участки.

ВНИМАНИЕ!

Малярную ленту необходимо снять до затвердения штукатурного состава.


ВНИМАНИЕ!

Выдержите технологический перерывперед последующей операцией согласно технической нормы на применяемый защитно декоративный штукатурный состав.



7.8. ГРУНТОВАНИЕ И ОКРАСКА

Минеральный защитно-декоративный штукатурный состав необходимо грунтовать и красить фасадной краской.

Нанесите на поверхность штукатурного состава акриловую или силоксановую грунтовку глубокого проникновения в зависимости от применяемой фасадной краски.

ВНИМАНИЕ!

Выдержите технологический перерыв перед последующей операцией согласно технической нормы на применяемую грунтовку.

ВНИМАНИЕ!

Перед нанесением второго слоя краски выдержите технологический перерыв согласно технической нормы на применяемую краску.

Штукатурные составы на основе акрилового или силоксанового связующего могут быть окрашены в объёме. В этом случае, такие операции, как грунтование и окраска не требуются. Если на базовый слой вышеперечисленные штукатурные составы укладываются в неколерованном виде, они могут быть окрашены фасадной краской в два слоя без предварительного грунтования.



7.9. ЗАДЕЛКА МЕСТ КРЕПЛЕНИЯ ЛЕСОВ К СТЕНЕ

Произведите заделку мест крепления лесов к стене в процессе их демонтажа. Заделка производится в следующем порядке: заполнение мест крепления лесов к стене тем же теплоизоляционным материалом; нанесение слоя клеевого состава и армирование его сеткой из стекловолокна; грунтование; нанесение защитно-декоративн ого штукатурного состава; грунтование и окраска ( в случае необходимость).



7.10. ЗИМНЯЯ КОНСЕРВАЦИЯ СИСТЕМЫ ТЕПЛОИЗОЛЯЦИИ В СЛУЧАЕ НЕЗАВЕРШЁННОГО МОНТАЖА

Оставлять систему теплоизоляции на зиму допускается только после нанесения базового выравнивающего слоя по поверхности утеплителя с армированием его сеткой из стеклово- локна и последующего грунтования грунтовкой с кварцевым песком.



    8. ТИПИЧНЫЕ ОШИБКИ, ВОЗНИКАЮЩИЕ ПРИ МОНТАЖЕ СИСТЕМ ТЕПЛОИЗОЛЯЦИИ

Описание дефекта

Причина

Результат

Вспучивание системы теплоизоляции

Попадание атмосферной воды в/под утеплитель. Причина - неправильный выбор высоты парапета

Вспучивание системы теплоизоляции в районе примыкания к кровле

Появление вертикальных трещин

Неправильная укладка полотен сетки. Отсутствие нахлёста соседних рулонов сетки, равного 8 - 10 см.

Бугрына внешнего слоя

“Пятнистость” фасада. Дюбель не утоплен в утеплитель “заподлицо”

Разрушение базового и финишного слоёв в местах примыкания подоконных отливов

Отсутствие заглушек в торцах подоконного отлива и как следствие, попадание воды в систему

Появление “паутины” трещин во внешнем слое

Сетка лежит не в середине армирующего слоя, а на упеплителе

“Паутинные трещины по плоскости фасада

Появления линейных бугров и впадин на внешнем штукатурном слое

Плиты утеплителя не лежат в одной плоскости

Появление линейных и крестообразных полос на фасаде

Появление выпуклых и вогнутых поверхностей,обрамляемых трещинами на внешнем слое

Появление трещин на внешнем слое по периметру плит утеплителя

Вертикальные и
Т - образные трещины

Трещины согласно расположению плит утеплителя, диагональные трещины в углах откосов

Отслаивание “финишного” слоя

Не правильно выбран тип финишного материала, который является паробарьером

Появление “диагональных” трещин

Отсутствие армирующих “заплаток” в вершинах углов оконных и дверных проёмов и как следствие, избыточные напряжения в диагональных углах

Появление трещин и разрыв во внешнем слое

Не обеспечена плотная стыковка плит при приклеивании

Отслаивание системы в районе цокольного профиля

Отсутствие нахлёста щелочестойкой сетки на капельник цокольного профиля

Вертикальные трещины в районе примыкания системы к оконным и дверным проёмам

Отсутствие “среза кельмой”, либо уплотнительной ленты в районе примыкания системы к оконной раме

Промерзание стены в цокольной области

Неправильное приклеивание утеплителя, отсутствие “валика-точка” клеевого состава

“Отпотевание” внутренней стены

“Массивные” вертикальные трещины

Отсутствие термодинамического шва в системе утепления при его наличии в несущей стене

Переходная зона на фасаде

Из-за применения штукатурок разных партий на одной поверхности



    9. АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

Схема установки

а - крепёж только клеящей частью;
б - то же клеящей и механической частями плит типа PS и MP;
в - то же для плит типа LS;
2 - клеящий слой (для плит типа PS и MF не менее 40% поверхности плиты, для плит типа LS не менее 100% поверхности);
3 - теплоизоляционная плита;
4.1. - дюбель;
4.2. - то же, диаметр шайбы не менее 140 мм

Установка СНТО на цоколе здания с применением
цокольной планки и устройством горизонтального шва:

3 - теплоизоляционная плита;
8 - усиливающий слой;
10 - отделочный покрывочный слой;
11.1. - цокольная планка;
11.2. - уплотнительный элемент;
22 - теплоизоляционная плита на цоколе;
23 - защитная плита цоколя

Сопряжение СНТО с балконной плитой:

3 - теплоизоляционная плита;
8 - усиливающий слой;
10 - отделочный покрывочный слой;
11.1. - цокольная планка;
11.2. - уплотнительный элемент;

Сопряжение СНТО с подоконником:

а - подоконник из алюминиевого профиля;
б - то же из бетона;
3 - теплоизоляционная плита;
8 -усиливающий слой;
10 - отделочный покрывной слой;
11.2 - уплотнительный элемент;

Сопряжение СНТО с перемычкой:

3 - теплоизоляционная плита;
8 - усиливающий слой;
10 - отделочный покрывочный слой;
11.2. - уплотнительный элемент;
13. - защитная угловая планка;

Установка СНТО на парапетах в зданиях с плоской крышей:

а - стена с низким парапетом;
а - стена с низким парапетом;

Установка СНТО на сопряжениях стен со скатной крышей:

3 - теплоизоляционная плита;
8 - усиливающий слой;
10 - отделочный покрывочный слой;
11.2. - уплотнительный элемент;
13. - защитная угловая планка;

Если Вам понравилась эта статья, не забудьте поделиться ей с друзьями
с помощью кнопки социальных сетей
